PCB生產中飛針測試適用范圍及介紹
飛針測試機利用4，6或8支探針對PCB電路板進行高壓絕緣和低阻值導通測試(測試線路的開路和短路)而不需要做測試治具，適合測試小批量樣板。一般采用“真值比較定位法”，能對測試過程和故障點進行實時監控，保證測試的準確性。

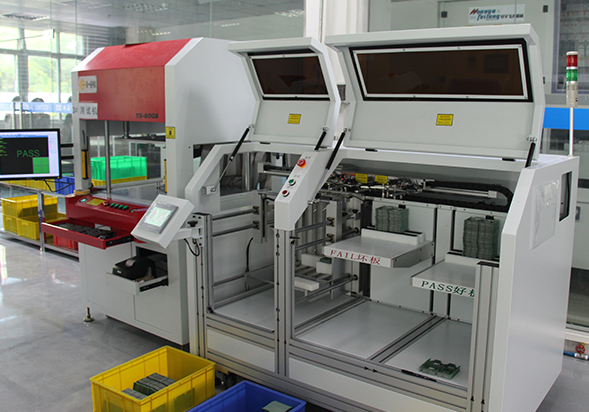

分針測試
飛針機測試的大致工序：
在飛針工作站讀取資料→轉換飛針測試機測試檔案后，生產首件→收集電容值及電阻值數據→開始生產
優點：
1.測試密度高，最小Pitch可達0.05mm甚至更小
2.無夾具成本
3.更適合用于打樣
4.打樣成本較低
缺點：
1.測試針折損率高
2.測試速度相對慢
3.耐壓無法測試,高層次高密度板測試有較大風險
4.不適合批量測試
5.測試準確率不及測試架
6.返單需要再次收費
PCB電路板生產中使用測試架測試適用范圍及介紹
測試架測試法是PCB行業中普遍應用的PCB電路板測試方式之一，依靠測試架(即夾具)，用于測試PCB不同網絡走線間是否存在短路、PCB同一網絡到各PAD是否開路、過孔是否開路，還可進行絕緣強度測試、阻抗測試。其顯著特點是測試速度及準確率極高。
一般來說，測試架測試合格的成品板，即表示品質達標。

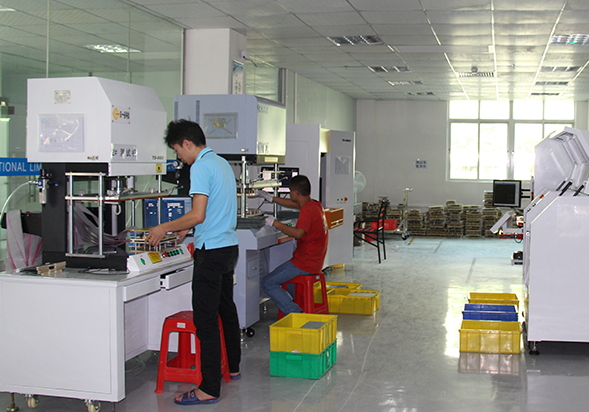

測試架
測試架測試大致工序：
測試架上機→使用鋁片模擬全短路測試→用導電膠片模擬全開路測試→取良品板學習測試→確保測試架探針(即回路)無異?！狭仙a
優點：
1.測試準確率高
2.測試速度快，適合批量測試
2 批量測試，只需一個測試架，成本更低
3 一次性收費，返單不另收費
缺點：
1.首次制作測試架需要付費，各廠價格均有不同
2.不適用于打樣的測試
總的來說，飛針測試更適合小批量，測試架測試適用于大批量電路板生產的測試。價格上測試架的價格更貴一些，每個廠家收取的價格不一，PCB電路板生產建議全測，使用測試架，更能保證品質!
